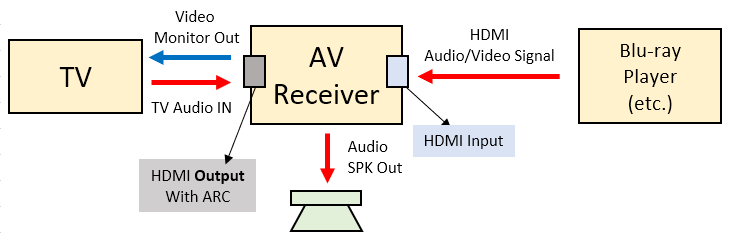

HDMI란? High-Definition Multimedia Interface 의 약자이다. 비압축 방식의 디지털 비디오/오디오 인터페이스 규격의 하나로서 셋탑 박스, DVD플레이어, A/V 수신기와 같은 HDMI가 장착된 오디오/비디오 기기와 TV간에 압축되지 않은 완전한 디지털 오디오/비디오 인터페이스를 제공한다. HDMI-CEC 기능이란? Consumer Electronics Control 의 약자이다 HDMI를 통해 연결된 복수의 기기를 하나의 리모콘으로 동시에 제어할 수 있는 기술이다. CEC는 HDMI 1.0 에서부터 정의되었으며 CECELEC 표준 AV.link 프로토콜을 기반으로 한 단선 양방향 직렬 버스이다. CEC 장점 CEC를 지원하는 TV와 셋톱박스 또는 A/V Receiver 등을..

UART / USRT / RS-232 통신 이란? 내용 출처 : https://ko.wikipedia.org/wiki/UART UART(범용 비동기화 송수신기: Universal asynchronous receiver/transmitter)는 병렬 데이터의 형태를 직렬 방식으로 전환하여 데이터를 전송하는 컴퓨터 하드웨어의 일종이다. (컴퓨터에 부착된 직렬 장치들로 향하는 인터페이스를 제어하는 프로그램이 들어 있는 장치) UART는 일반적으로 EIA RS-232, RS-422, RS-485와 같은 통신 표준과 함께 사용한다. (UART 통신은 시리얼 기반의 통신 방식으로 일반적으로 RS232 프로토콜을 통해 원격지와 통신을 지원하는 방식) UART는 컴퓨터에게 RS-232C DTE 인터페이스를 제공함으로써..

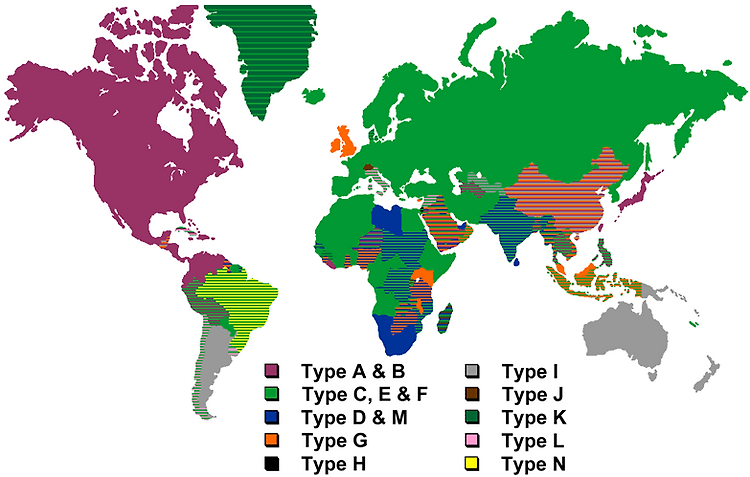

세계 정격 전압 및 주파수 규격 COUNTRY SINGLE-PHASE VOLTAGE FREQUENCY PLUG TYPE SOCKET TYPE Afghanistan 220 V 50 Hz C / F C / F Albania 230 V 50 Hz C / F C / F Algeria 230 V 50 Hz C / F C / F American Samoa 120 V 60 Hz A / B / F / I A / B / F / I Andorra 230 V 50 Hz C / F F Angola 220 V 50 Hz C C Anguilla 110 V 60 Hz A A Antigua 230 V 60 Hz A / B A / B Argentina 220 V 50 Hz C / I * C / I * Armenia 230 V 50 H..

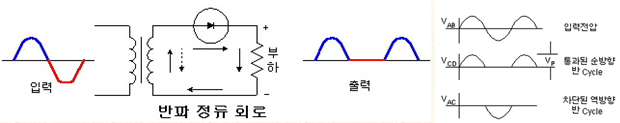

정류회로? - +, -의 한쪽의 전압만을 흐르게하는 회로 - 전류를 한쪽으로만 흐르게하는 특성을 가진 다이오드를 사용 1. 반파 정류 회로 - 가장 간단한 정류회로로 100V 미만의 전압의 정류에 사용이 용이함. - 단점 : 높은 전압 정류에 부적합. : Two TR Forward 또는 LC 공진 회로 등에서 부적합. ex) AC 110V 이상, DC 280V 이상 등의 높은 전압에는 부적합. - 다이오드에 순방향 전압이 걸리면 전류가 흐르고 역방향의 전압이 걸리면 다이오드가 Off되어 전류가 흐르지 못함 - 교륙의 한쪽만 통과시키기 때문에 반파정류라고 함. - 전파정류회로에 비해 경우에 따라 효율이 반으로 떨어짐.(고전압 정류 등) 2. 전파 정류 회로 - 교류의 양쪽 전압을 모두 한쪽 방향으로 흐르게..

Bead 란? 인덕터(Inductor) 의 일종이라고 볼 수 있지만 인덕터와는 다르게 페라이트를 이용해 만든 Chip 소자이다. 인덕턴스를 가지고 있는 소자이기 때문에 DC 에서 임피던스 값이 거의 없고 고주파에서는 임피던스 값이 증가하는 특성을 가지고 있다. 인덕터와 Bead 는 비슷하지만 큰 자이점은 Bead 는 주로 고주파를 억제하는 용도로 사용되는 투자율이 좋은 페라이트 코어를 끼운 인덕터 라고 생각하면 된다. 다양한 종류의 Bead 의 Datasheet 를 보면 페라이트를 이용해 만든 소자이기 때문에 주파수 대역에 대한 내용이 있다. Datasheet 상에 나온 주파수 대역에 영향을 받으면 Bead 에 저항값이 생긴다. 해당 주파수 이외의 값에는 0ohm 의 특성을 띄어 다른 영향을 주지 않는다..

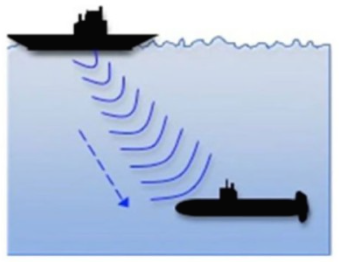

소나(Sonar, SOund Navigation And Ranging)란? 소나(Sonar, Sound Navigation And Ranging)는 음파에 의해 수중 목표의 방위 및 거리를 알아내는 장비를 의미한다. 음파탐지기, 음향탐지기 또는 음탐기라고도 불리운다. 공기 중에서는 음파보다 전자기파가 보다 빠르고 멀리 전달되지 때문에 이를 이용해 공중, 지상 및 해상의 물표를 탐지할 수 있는것이 레이다인데, 레이다는 수중에 있는 물체를 감지하지는 못한다. 그렇기 때문에 수중에 있는 물체를 감지하기 위해서는 다른 장비가 필요한데 그것이 바로 소나이다. 소나는 음파를 이용한 장비로서 초속 약 1500m 의 압력파이다. 수중에서 잘 전달되는 성질을 가지고 있어 수중에 존재하는 여러 물체를 능동 및 수동 방식으..

펠티어 소자란? 펠티에 효과(Peltier Effect) 를 이용한 전자 소재. 펠티에 효과란 프랑스의 물리학자 장 펠티에가 1834년에 발견해 1900년대 초에 이론적으로 확립된 기술이다. 전류를 흘려주면 전도성 물질 여러 층의 양 끝에 온도 차이가 지속되는 현상을 이용한 것으로 저온 냉각을 필요로 하는 반태편의 고온부분을 강제 냉각 시키면 저온부의 열이 고온쪽으로 전달되는 것이다. (요약 : 전압의 차이가 열의 차이로 전환되는 효과, 열의 흐름이 극성에 따라 한쪽으로 열이 몰려 한쪽은 차갑고 한쪽은 뜨거워지는 원리) 펠티어 소자는 열전 소자 라고도 불리우며, CPU 냉각이나 미니 냉장고 등에 사용된다. 별도의 구동부 없이 전원만 인가해도 냉방 효과를 구현할 수 있고 온도가 내려갈수록 잉여 자유 전자가..

무선전력전송 표준 동향 무선전력전송 표준화 관련하여 현재 가장 활동이 활발한 국제표준화기구인 아시아-태평양 전기통신협의체 무선그룹(AWG), 한중일 무선전력전송 표준협력회의(CJK-WPT), 국제전기기술위원회/기술위원회100(IEC/TC100), 국제표준화기구/국제전기기술위원회 합동기술위원회1/소위원회 6(ISO/IEC JTC1/SC6) 그리고 국제전기통신연합-라디오통신 섹터/스터디그룹1(ITU-R/SG1) 등이 있다. AWG와 CJK-WPT에서는 조사보고서와 기술보고서가 발표되고 있고, ITU-R/SG1/WP 1A에서는 무선전력전송분야에 대한 주파수 및 기술기준에 관한 권고를 완성할 예정이며, IEC/TC100과 ISO/IEC JTC1/SC6에서는 조사 보고서 뿐만 아니라 구체적인 기술에 대한 표준이 ..

무선전력전송 기술 및 특허 동향 무선전력전송은 대부분 자기 유도와 공명 방식을 이용해 개발 및 특허가 출원되고 있으며 스마트폰 무선충전기를 포함한 15W 이하의 소전력 분야와 전기자동차 무선충전기 등 3.3kW이상의 대전력 분야에 개발이 집중되고 있다. 실생활에서 사용되는 가전기기는 50~2.4kW 의 중전력 분야인데, 가전기기는 타 기기에 비해 무선전력전송의 필요성이 미비하여 소, 대전력 분야 보다 연구개발이 적은 편이다. 이 외에도 충전기를 천장/벽/바닥 등에 삽입해 실내 전체를 무선화 하는 기술 등이 개발되고 있는데 성공한다면 가전제품의 전선을 없애고자 중전력 분야의 연구개발이 활발해질 것이라 예상된다. 무선전력전송 기술의 특허는 2006년부터 서서히 증가하기 시작하였으며 아래 그림과 같이 공진 방..

무선전력전송이란? 전기 에너지를 전자기파, 전자기 유도 또는 전자기 공진 형태의 무선으로 전력을 전달하는 기술이다. 자기장을 이용한 전력 전송은 전송하는 방식과, 전송 가능 거리에 따라 구분된다. 자기 유도 방식 전자기학의 전자기유도 원리를 이용한 방식이다. 아래 그림 과 같이 1차 송신 코일에 전류를 흘려 보내 자기장이 형성되면 2차 수신 코일에 자기장이 들어가 유도 전류를 발생시켜 부하에 에너지를 공급하는 방식이다. 전송 효율은 수mm 이내에서 약 90% 이상으로 매우 높은 편이며 소형화가 가능하지만 전송 가능 거리가 짧다는 단점이 있다. 현재 많은 사람들이 사용하고 있는 휴대폰 무선 충전기 등에 적용된 기술로서 국제 무선 충전 표준 협회(WPC) 가 생기고 ‘Qi’ 라는 표준 규격이 만들어져 호환성..
