증폭기 간단 정리
★ BJT 차동 증폭기
▷ 3단 증폭기의 예 : 입력단(차동증폭기) -> 이득단 -> 출력단
▷ 차동 증폭기의 종류 : 소신호, 대신호, A급, B급, AB급, C급
★ 소신호 증폭기
▷ 동작점을 중심으로 진폭이 작게 변하는 신호를 증폭
▷ 트렌지스터의 선형동작 영역 중앙 근처에 동작점을 설정
★ 대신호 증폭기
▷ 트렌지스터의 비선형 특성에 의해 증폭기 출력이 왜곡될 수 있으므로, 큰 동적범위에서 선형성이 유지될 수 있도록 소신호와는 다른 바이어스 방법이 필요.
★ A급 바이어스 증폭기
▷ 입력 전류의 전체 주기가 왜곡없이 증폭되어 Ic로 나오므로 선형성이 잘 유지됨.
▷ 바이어스 전류 Icq가 항상 흐르므로 전력 효율이 낮음.
★ B 급 바이어스 증폭기
▷ PUSH-PULL 증폭기 라고도 불리운다.
▷ 출력파형의 왜곡이 심하지만, Icq=0 이므로 이론적으로 A급 증폭기보다 전력 효율이 높다.
★ AB (ABBB) 급 바이어스 증폭기
▷ 일반적으로 가장 많이 사용하는 증폭기의 형태
▷ B급과 A급 증폭기의 단점을 보완하여 출력파형의 왜국은 줄고, 전력효율은 A급보다 높아졌다.
★ C 급 바이어스 증폭기
▷ 입력신호의 반 주기 이하의 일부만 출력으로 나오고, 나머지 반주기 이상 차단되어 출력파형의 왜곡이 가장 심하다.
▷ 왜곡을 갖는 정현파는 고조파 성분을 포함하고 있으며, C급 증폭기는 전력효율이 가장 크다.
★ 트렌지스터의 정격
▷ 트렌지스터가 동작할 수 있는 전압, 전류 및 전력소비의 한계치

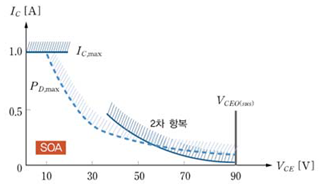

★ 트렌지스터 안전동작영역 (ASO 영역)
▷ Ic, Vceo, Pdmax, 2차 항복등에 의해 결정
▷ 안전 동작 영역에서 차단 영역과 포화 영역을 제외한 나머지 영역에서 동작하도록 설계
★ 차동증폭기
▷ 두 입력 신호의 차를 증폭한다.
▷ 각종 아날로그 IC 의 입력단으로 사용된다.
▷ BJT 차동증폭기 : 이미터 결합 차동쌍 - 특성이 정합되고, 정전류원에 의해 선형영역으로 바이어스됨.
☞공통모드 입력과, 차동모드 입력 두가지로 나뉜다.
