RF 수동 소자

Attenuator(감쇠기)



 - RF 에서 전력을 감쇠시키기 위해 사용되는 소자/회로로 저항과 같은 수동 소자를 이용하여 구성



 - 용도 : 일반적으로 전력 레벨을 원하는 레벨로 낮춰 야 할 경우에 사용되거나, 발진을 잡거나, 반사 손실을 줄이는 용도 등으로 많이 사용한다.



 - 레벨 조정, 측정, 매칭 등 다양한 용도로 사용되며, 파형을 왜곡시키지 않고 신호의 세기를 줄이는 소자이다.

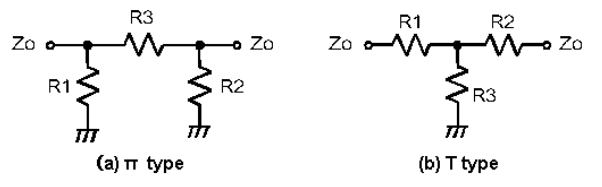

 - 3개의 저항 소자를 사용하는 T형, π 형의 감쇠기 회로 구조등으로 이루어진다.

  - 감쇠기는3dB회로가 일반적으로 사용된다.

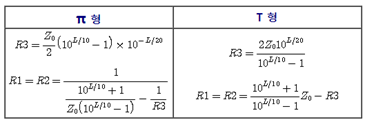

  - 3dB감쇠기의 회로와 수식의 예는 아래와 같다.



Coupler(커플러)



 - 용도 : 전력 추출, 전력 분배 등 사용하고자 하는 목적과 주파수 등에 따라 여러가지 형태의 Coupler를 사용할 수 있다.



 - RF 신호의 일부를 추출하여 작은 크기의 같은 신호를 얻을수 있는 수동 소자이다.

 - RF 신호 경로에서 일부 신호를 커플링 해내는 모든 종류의 수동 소자를 지칭한다.

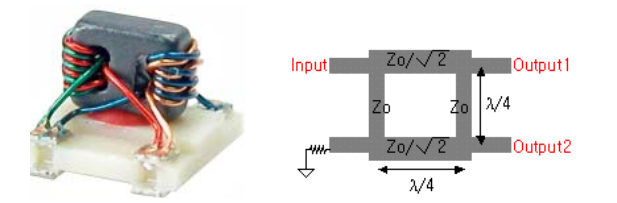

 - 인덕터와 비슷한 형태의 상용 Coupler와 마이크로스트립으로 구성된 커플러 등 여러 종류가 있다.

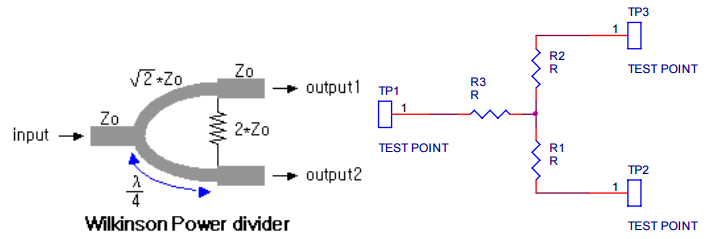

Power Divider(분배기)



 - 용도 : 전송선로 등에 전력을 균등하게 배분하여 사용하고 싶을 때 사용됨, 고주파 회로 구현에 사용되는 부품의 일종이다.



 - 전력을 많이 커플링하여 균등하게 전력을 배분하는 소자이며, 수동소자로 주파수, Bandwidth 등에 따라 다양한 형태로 나뉘어 진다.

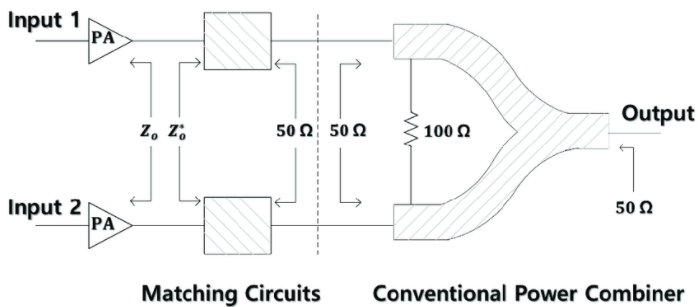

Power Combiner(결합기)



 - 용도 : 나뉘어진 입력 신호를 각각 증폭시킨 다음 하나의 경로로 합쳐서 사용하는 등 대전력용 RF 회로에 많이 사용된다.



 - Power Divider 와 반대되는 소자로 두개 이상의 신호 전력을 하나로 합치는 소자이다.



 - 양방향 Divider 의 방향을 뒤집으면 Combiner가 된다.





LC Filter(필터)



- 어떤것은 차단시키고 어떤 것은 통과시키도록 설계된 장치로서 필요한 성분만을 선택적으로 통과 시키는 것이다.



- R/L/C 를 이용해 필터를 구성할 수 있다.



- 주파수 응답을 통해 모델링하고 해석할 수 있으며, 잡음제거, 신호의 분리 검출 등에 사용할 수 있다.

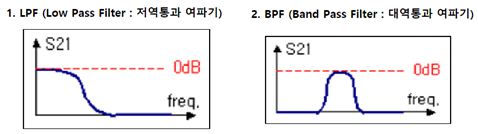

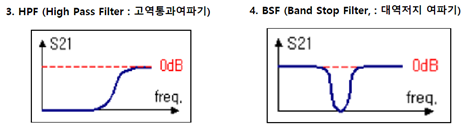

- 저역통과, 대역통과, 고역통과, 대역저지 필터 등이 있는데 각 필터의 S 파라메타는 아래 사진을 참고한다.
