ViewMate Gerber Viewer 사용 방법



※ PADS 등 에서 작업한 PCB의 이전 데이터와 현재 데이터 차이점등을 보기 위해

ViewMate 프로그램을 사용하여 비교 검토하는 방법입니다.

​

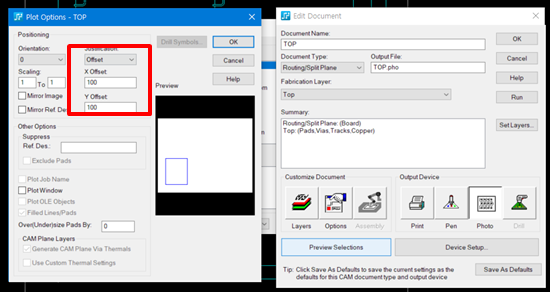

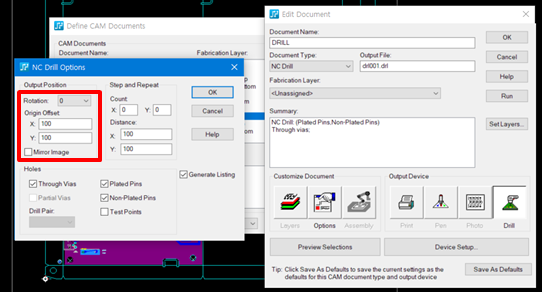

※ 비교할 데이터의 PCB CAM DATA 는 비교를 편하게 하기 위해 각 Gerber 의 Offset 값을 동일하게 세팅해 줍니다. 특히, Drill Data 의 Offset 값을 정확히 맞추는 것이 편리합니다.

​



ViewMate 설치



1. ViewMate 를 설치합니다.

• Pentalogix 에서는 회원가입을 하면 무료로 다운로드 받을 수 있고, 한샘디지텍이나 ATSRO 홈페이지에서는 .exe File 이 올라와 있어 바로 다운로드 후 사용 가능합니다.

​

• ViewMate 프로그램 설치 방법 및 Option 설정
  • ViewMate_Setup.exe 파일 실행 후, 설치 마법사의 순서대로 다음 단계로 진행한다.
  • Serial Number 기재 단계는 무시한 뒤 다음단계로 진행 완료하면 설치 완료.
  • 설치 후 아래 2가지 Option 설정을 하면 정상적으로 사용이 가능하다.

https://www.pentalogix.com/t/software-products/viewmate

ViewMate | Gerber viewer, DXF Converter & DXF Viewer - PCB & CAM Software - PentaLogix - PentaLogix

http://hsdgt.com/customer/download_data_view.asp?idx=1133&gopage=1&cond=&word=&gu=

:: 한샘디지텍 ::

http://atsro.co.kr/board/bbs/board.php?bo_table=tech&wr_id=294

기술자료실 | ATSRO - (주)에이티에스로

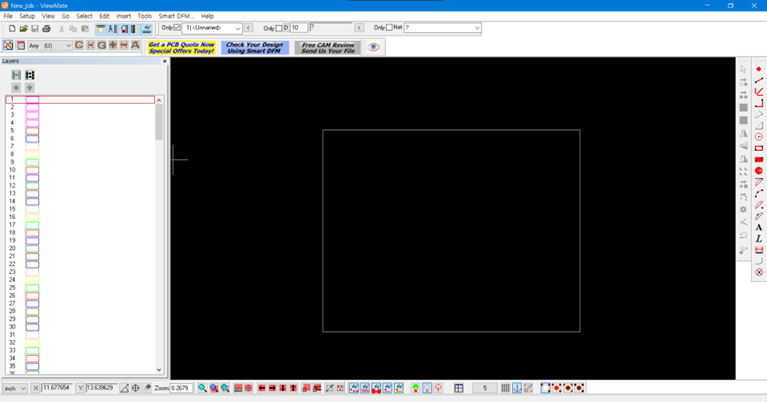

ViewMate 실행

​

★ ViewMate 의 단축키

기능	사용 설명	비고
파일 열기	"F2" 누른 후, 해당 파일 선택	확장자(BIN, GBR)
DATA 확대 축소	"Home" : 전체 화면 보기	"Z" Key 후 Drag : Window Zoom
	"Page Up" or 마우스 휠 Up : 화면 확대
	"Page Down" or 마우스 휠 Down : 화면 축소
Point to Point 측정	첫번재 측정 Point 에서 "A" => Space Bar => "D" => Space Bar => 두번째 측정 Point 에서 "A"	Space bar : 마우스 고정, 해제
Flash to Flash 측정	마우스 우클릭 => Edge To Edge Measurement Tool 선택 => 첫번째 Flash 개체 선택 => 두번째 Flash 개체 선택	측정 후 선택 취소 : Ctrl + "U"
	화면 최 하단부에 정보가 표시됨 Edge to edge=0.35(inside), 0.5(Outside). Center to center=0.425
Flash 직경 측정 및 속성보기	해당 패턴에 마우스 위치 후, Shift + "A" 화면 최 하단부에 정보가 표시됨

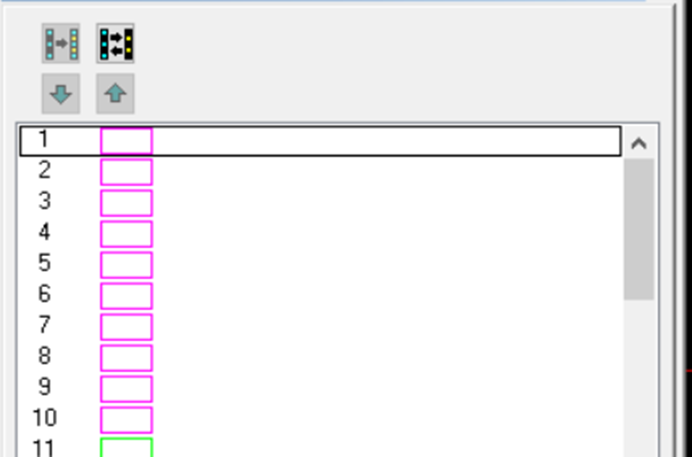

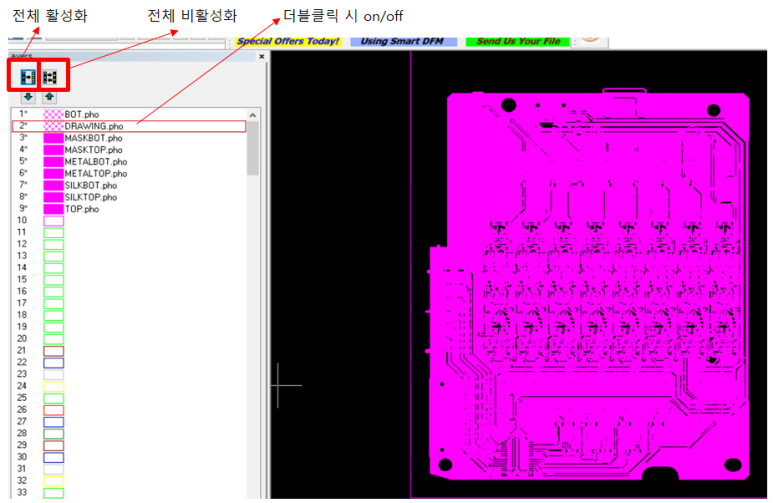

Layer On & Off	화면 좌측의 Layer Table 에서 해당 Layer 더블 클릭



3. 기본 설정

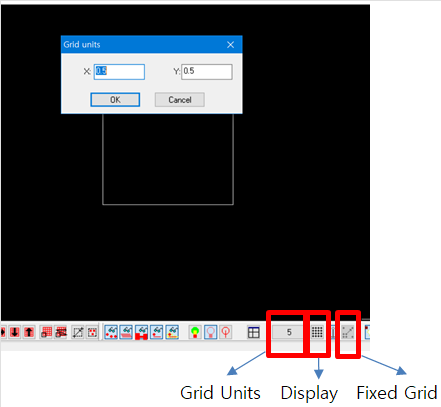

1) Grid 조정 : 11.14 Ver. 부터 있습니다. - Display Grid 선택 : 단축키 G 또는 격자모양 선택

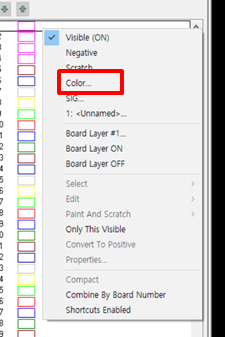

2) Display Color 설정 : 원하는 Layer를 선택한 후 마우스 오른쪽 클릭 -> Color 선택

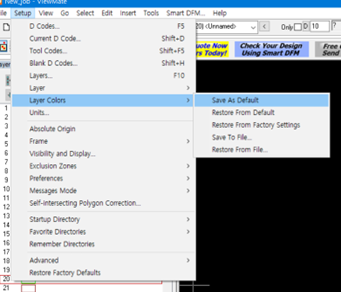

• • 색깔 설정이 완료 되면 Setup -> Layer Colors -> Save As Default 로 저장해준다.
    • Save를 해야 다음에 ViewMate를 실행했을 때에 저장된 색이 그대로 뜬다.



​

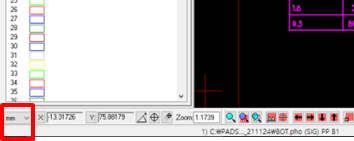

3) 단위 설정





ViewMate Gerber 비교 방법

4. Import Gerber 방법

​1) Import 를 하고자하는 Layer를 선택한다.

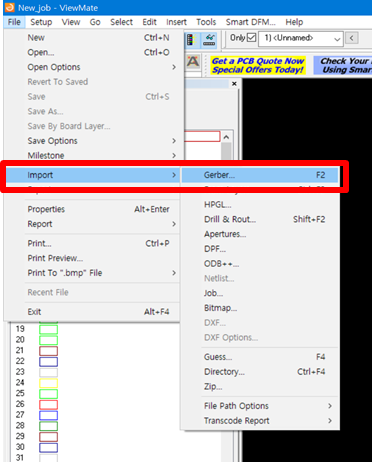

2) File -> Import -> Gerber 를 선택한다.(단축키 : F2)

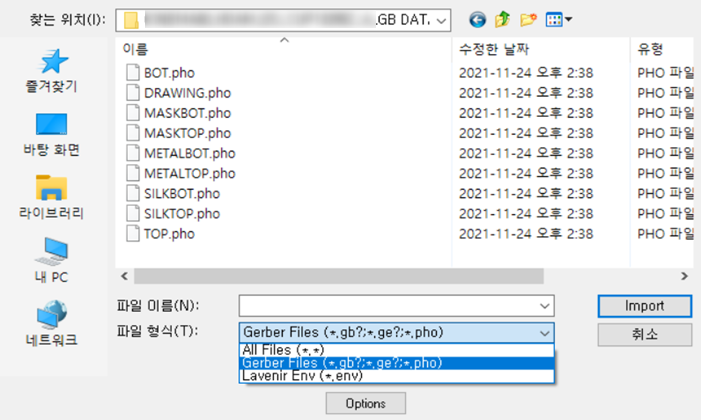

3) 파일 창이 뜨면 형식을 All -> Gerber로 변경하고 원하는 Data를 선택한다.

(다중 선택 가능)

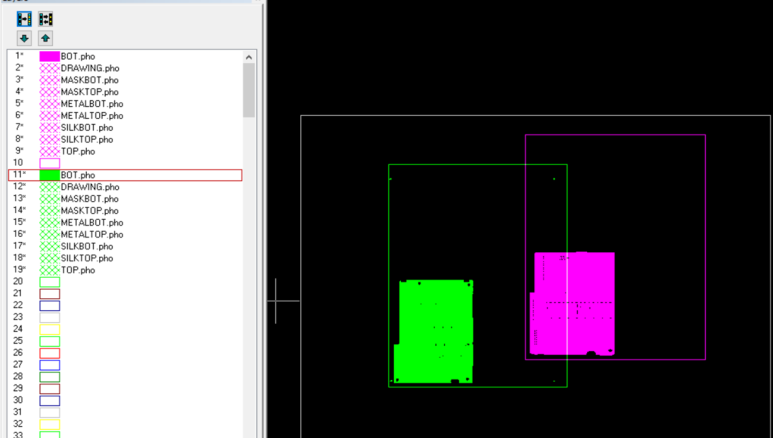

4) Import 를 하면 아래와 같은 창이 뜨고 원하는 Layer 만 활성화해서 보면 된다.

​

5. 서로 다른 좌표를 가진 Gerber 를 비교하기 위해 Gerber의 위치 이동이 필요한 경우

​

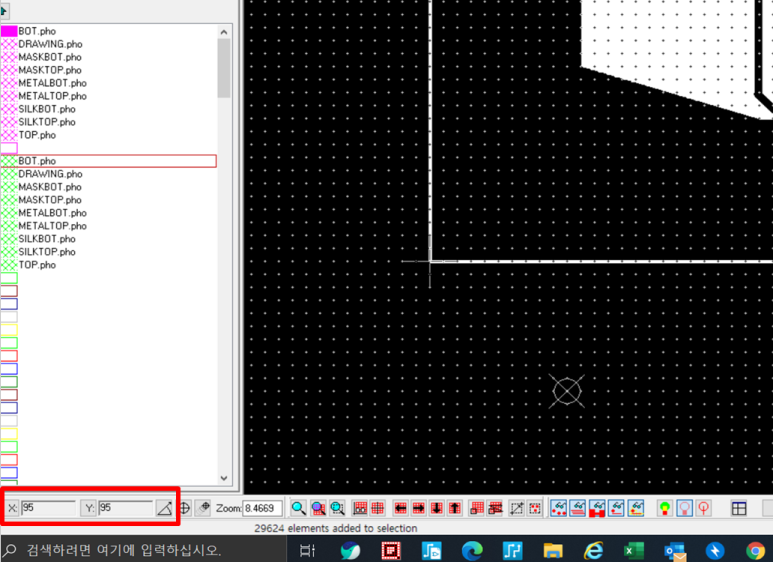

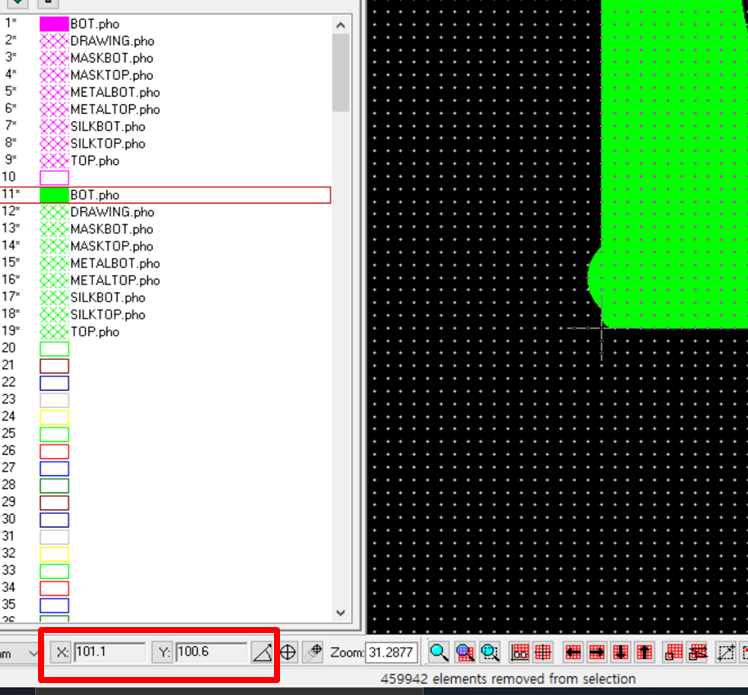

1) 기준으로 잡을 좌표를 확인한다.

2) 좌표를 확인한 뒤 Layer 를 Off 하고 이동을 원하는 Layer 만 활성화 시킨다.

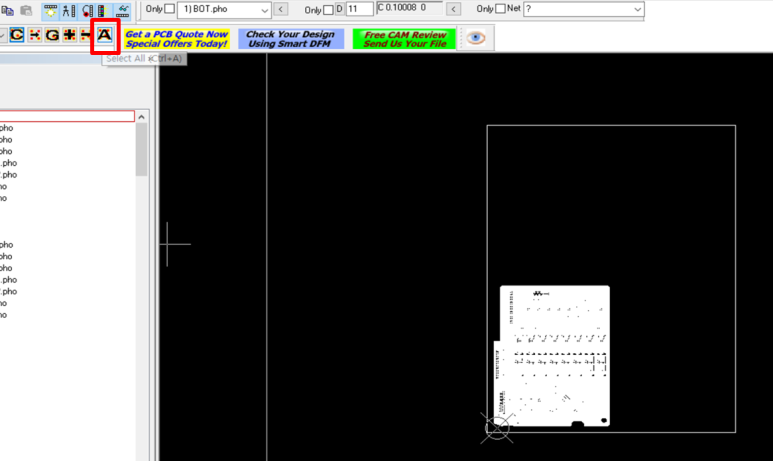

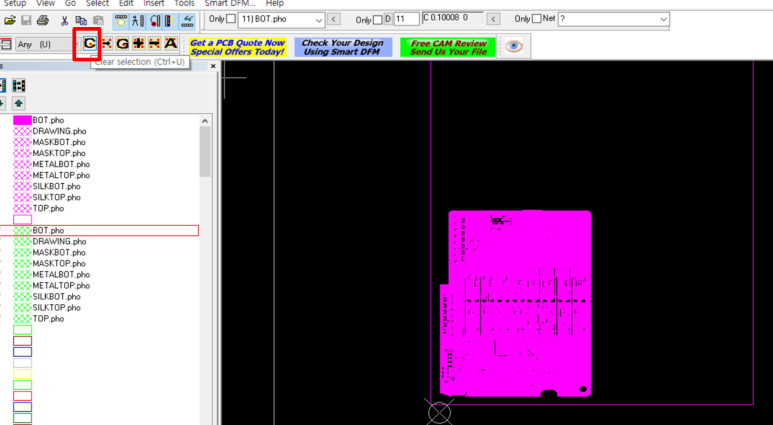

3) 활성화 시킨 후 상단의 A 를 누르거나, Ctrl+A를 눌러 전체선택을 한다.

(전체 선택 해제는 C를 누르거나, Ctrl+U 를 눌러 해제한다.)

4) shift+M 을 누른 뒤 이동할 Layer 의 기준점을 정해 마우스 클릭 또는 엔터를 누른다.

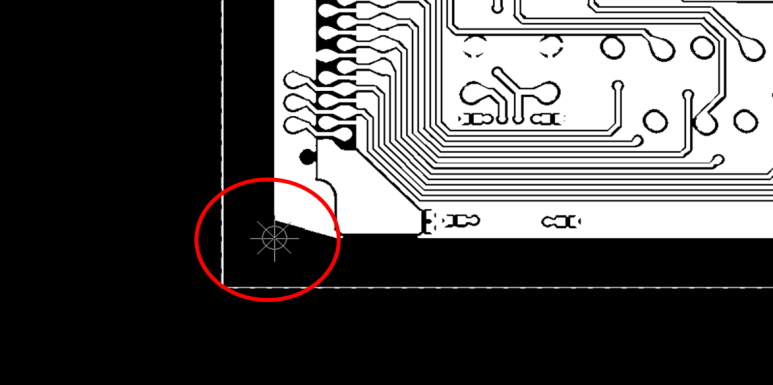

5) 위쪽 사진에 빨간 동그라미로 표시된 부분이 나타나면 스크롤 다운으로 화면을 축소한다.

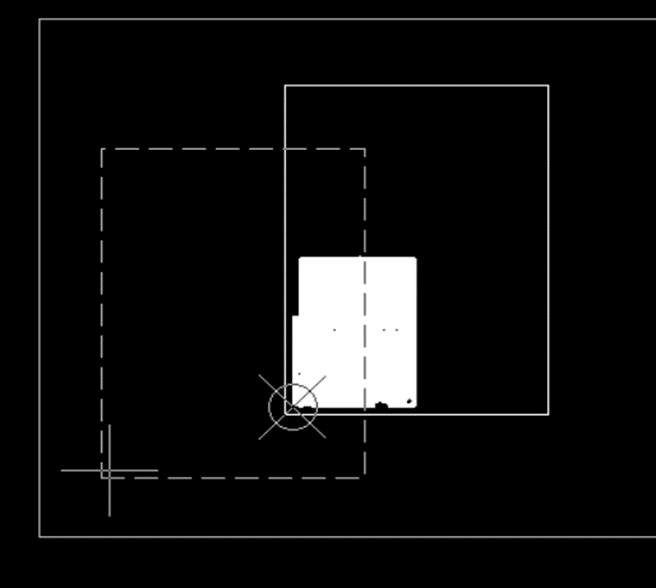

(마우스를 움직일때 아래 사진처럼 점선으로 뭔가 따라 움직이면 정상적으로 선택이 잘 된 것이다.)

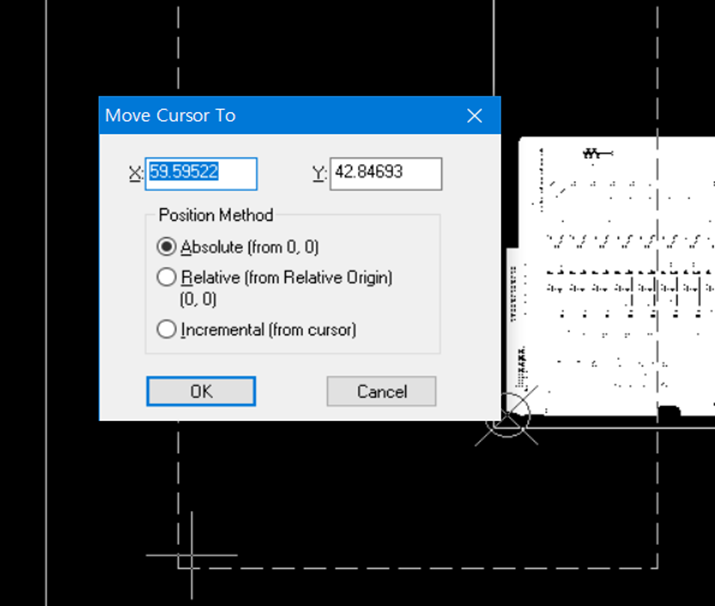

6) 키보드의 x 를 눌러 아래 창으로 진입후 옮기고 싶은 좌표를 작성하고 OK를 누른다.

그러면 커서가 해당 좌표로 이동된다.

Enter 를 누르고 esc 를 눌러 빠져나오면 이동된 것을 확인할 수 있다.

---

위 방법 이외에도 다르게 Gerber 를 이동하는 방법이 있다.

3) 항 까지는 동일하게 진행하고 그 이후는 아래 방법을 참고한다.

​



4-1) 옮기고자 하는 Layer의 영점을 확인한다.

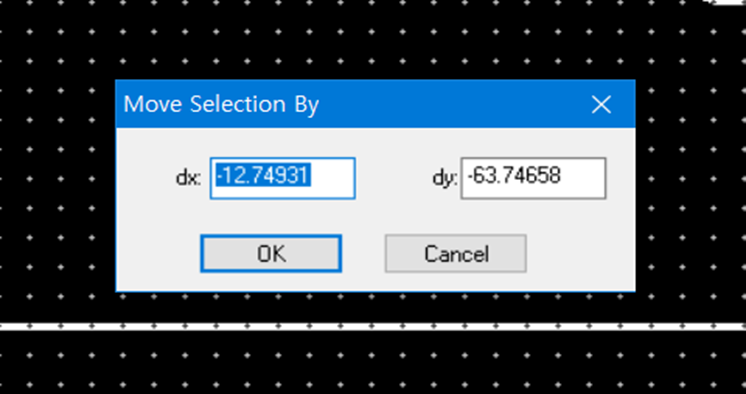

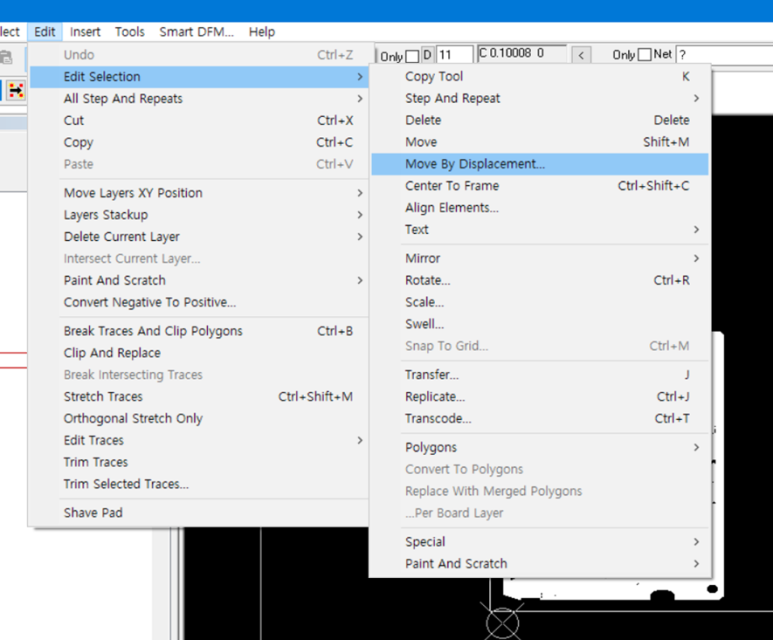

5-1) Edit -> Edit Selection -> Move By Displacement 를 선택한다.

6-1) dx, dy 작성 란에 (기준좌표 - 옮길 Layer의 좌표) 를 계산한 값을 작성한다.

​

6. Gerber Rotate 방법

​

1) Rotate 하고 싶은 Layer 를 전체 선택 한 뒤 Ctrl+R를 누른다.

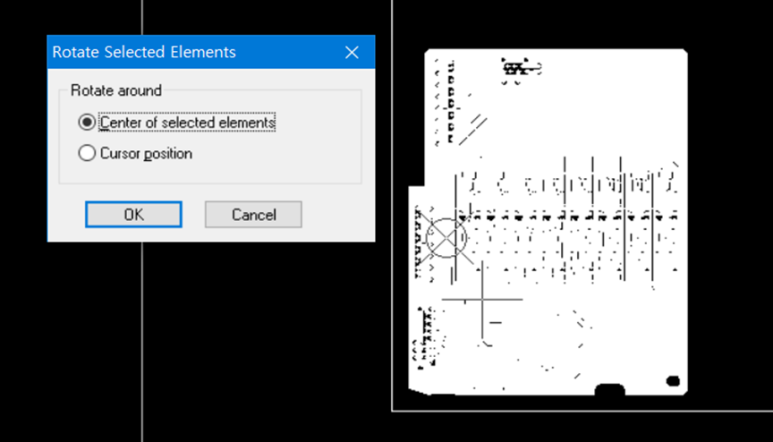

* Rotate around 창이 뜨면 어떤 방식으로 Rotation 할 것 인지 설정해 준다.

- Center of selected Elements : 센터를 기준으로 Rotate

- Cursor position : 커서를 클릭한 곳을 기준으로 Rotate

​

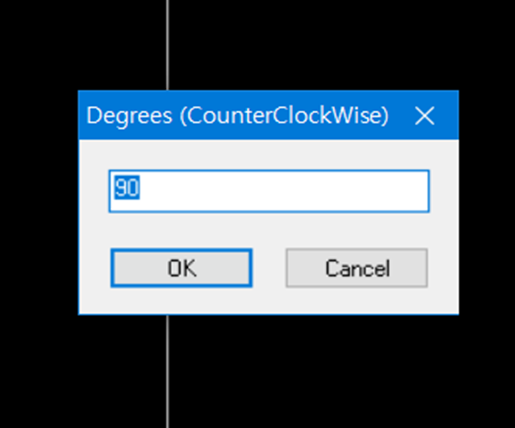

2) Rotate 방식을 선택 한 이후 몇도로 회전할 것인지 작성하고 OK 를 눌러준다.



Compare Gerber Data 출력 방법

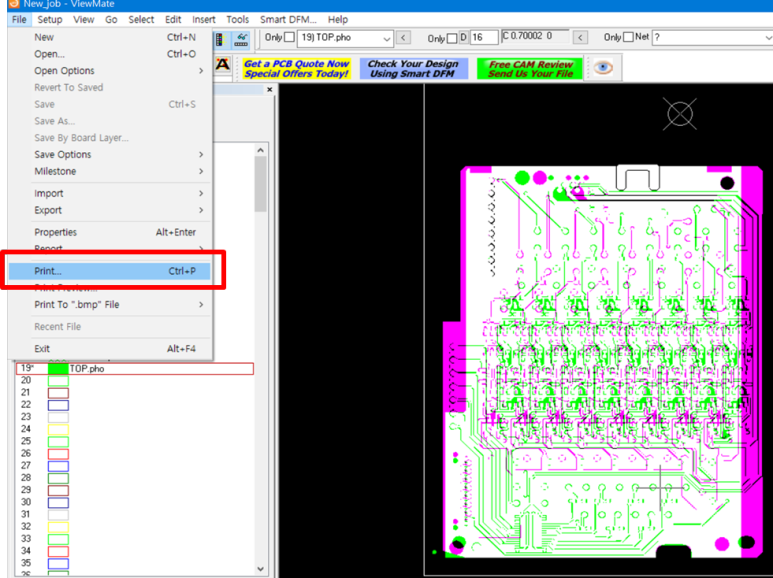

1. File -> Print 를 선택한다.

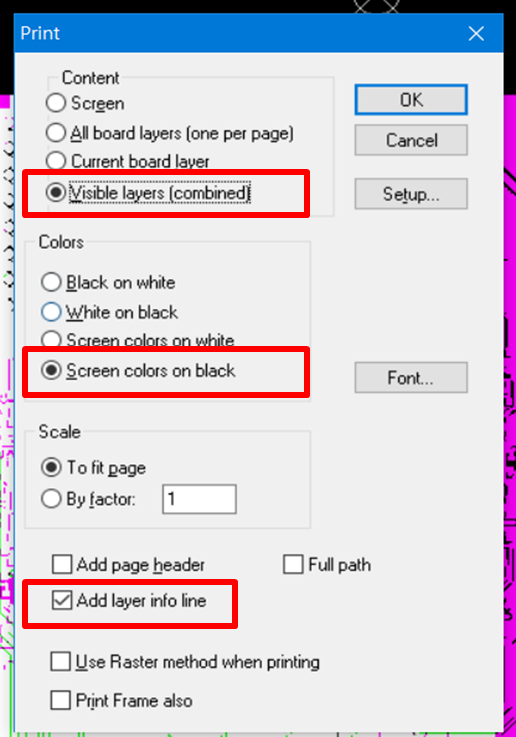

2. 프린트 설정을 하기 사진과 같이 해준다.

아래 설정과 같이 세팅하면 출력했을 때에 공백은 Black, 동일한 부분은 White 로 출력될 것이다.

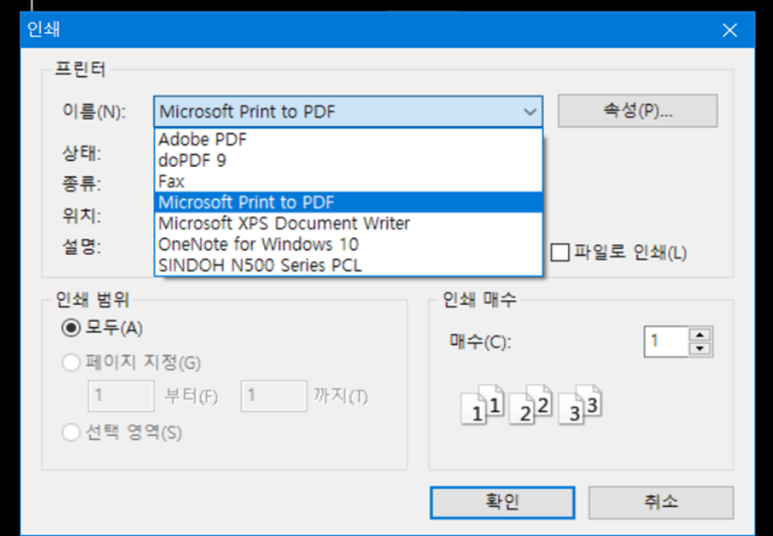

3. PDF 로 인쇄하고 싶다면, DoPDF 나 Adobe PDF 로 출력하지 않고,

Microsoft Print to PDF 를 선택해 출력해준다.

-> 다른 PDF 출력 방식으로 하면 Error 확률이 매우 높다.

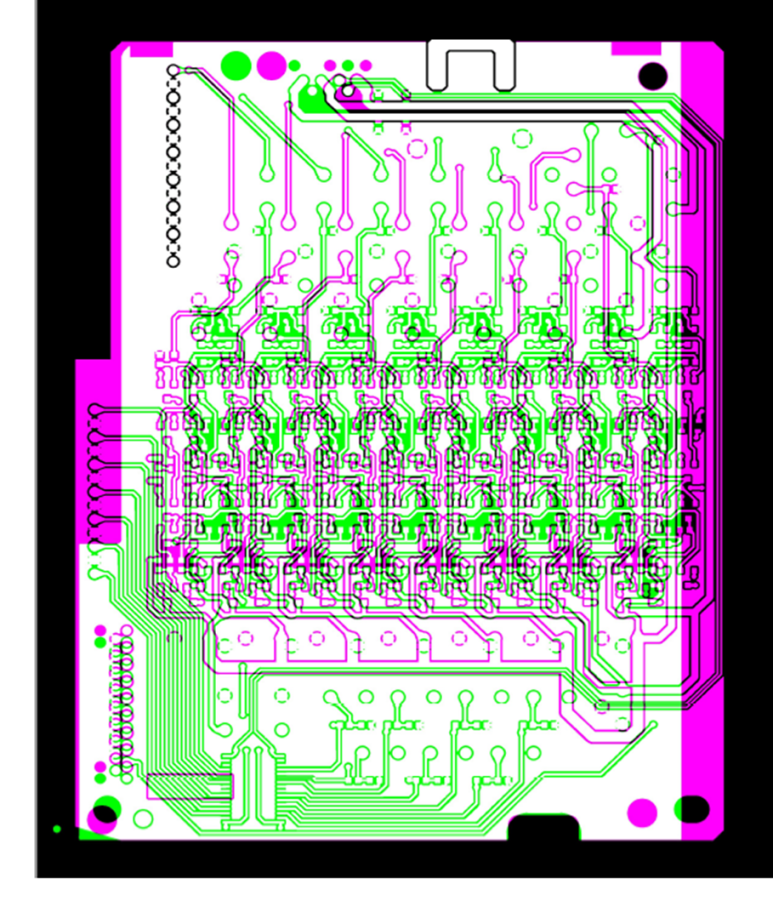

4. 프린트 결과물은 아래와 같다.
