스펙트럼 분석기(Spectrum Analyzer) - 1

스펙트럼 분석기(Spectrum Analyzer) 란?



스펙트럼 분석기는 음향, 전기, 광학 신호의 스펙트럼(주파수)성분을 검사하는데 사용되는 장치이다.



신호의 스펙트럼 또는 주파수를 분해하여 그 크기를 화면에 표시하여 주는 계기이며,

주파수 대비 진폭비로써 주파수 특성(스펙트럼현상)을 보여준다.



주파수 선택성이 있고, 통상 광대역 주파수 대역 및 해당하는 주파수 대역의 RF 전력 측정이 가능하며,

스펙트럼 / 왜곡 / 간섭 / 잡음 / 변조 등을 관찰 할 수 있다.



내부는 RF입력 감쇄기, 믹서, IF증폭기, IF필터, 국부발진기, Sweep 발진기, 디스플레이로 구성되고, 외부 단자로는 RF입력, 전원입력, (cal.)교정 출력 등이 있다.

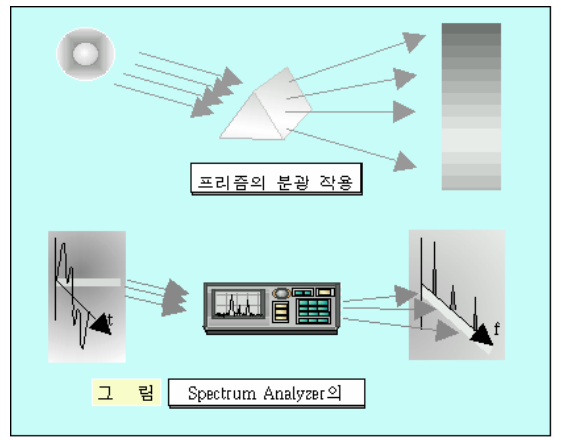

Spectrum Analyzer 작동



스펙트럼 분석기의 측정 용도



Spectrum Analyzer는 입력을 통하여 들어온 신호의 각 주파수 성분들을 분석하 여 각 주파수의 신호의 크기를 표시하여 준다.



스펙트럼 분석기는 아래 항목의 측정등에 응용이 가능하다.



 ・각 신호의 주파수 ＆ 레벨 측정
 ・주파수 대역폭 측정
 ・잡음 전력 ＆ 신호 대 잡음비(C/N, S/N Ratio)측정
 ・찌그러짐 측정(Distortion Measurement)
   - 상호 변조(Inter Modulation)
   - 고조파(Harmonic)
 ・변조도 ＆ FM의 주파수 편이 측정
 ・불요 방사신호(Spurious) 측정
 ・송, 수신기 교정
 ・Scalar Network Analyzer기능으로 사용



스펙트럼 분석기의 기본적인 기능



1. Ampl. (Amplitude) 기능 : 진폭 파라메타 데이터 입력부

 -> 기준레벨(수직축)을 조정, 최상단 눈금이 사용자가 설정한 최고입력레벨 신호 세기(dBm)

 -> RF 감쇄기와 IF 증폭기의 이득에 따라 결정된다.



2. Freq. (Frequency) 기능 : 주파수 파라메타 데이터 입력부

 -> 통상 Sweep 되는 주파수 범위의 중앙 및 화면의 중앙을 결정한다.

 -> Center Freq. / Start Freq. 를 입력함으로써 조정(디스플레이 격자 아래 나타남.)



3. Span 기능 : 스팬 파라메타 데이터 입력부

 -> Span 단자를 조정하여 수평축의 한 눈금당 주파수 간격을 설정한다.

 -> 국부발진주파수의 Sweep 폭 제어

 -> Full Span(전체), Zero Span(최소), 사용자 지정으로 설정 가능
