X-CAP 과 Y-CAP

X-CAP(Across-the-Line Capacitor)



AC Power line에 EMI 억제를 목적으로 커패시터를 달게 되는데,

특히 차동모드 잡음을 필터링하기 위해 line-to-line으로 연결한다.



NORMAL MODE NOISE 제거용.

▶Normal Mode Noise 란 노이즈원이 신호원에 대해 직렬로 들어가 신호 라인을 통해 부하에 전달되는 것.



저주파 Noise를 감쇠시킴. EMI용으로 Noise가 나가는 것을 막아줌.

(없으면 EMI에서 CONDUCTED NOISE가 많이 발생.)

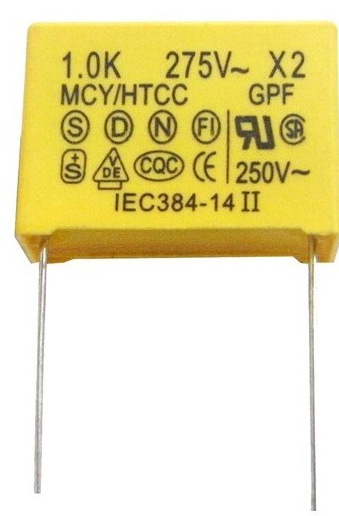

재질은 Metallized Polypropylene Film Cappacitor.



절연의 종류에 따라 X1급, X2급을 사용.



형태는 아래 사진과 비슷함.



Y-CAP



공통모드 잡음을 필터링하기 위해 각 라인에 대해 line-to-ground로 설치하는 것 .



bypass의 Y를 따서 Y-cap이라 한다는 설도 있고, 설치된 모양이 ground에서 각 라인으로 cap을 연결한 모양이 Y자 모양이라 그렇게 부른다는 설도 있슴.



F.G(FRAME GROUND ) 기준으로 COMMON MODE NOISE를 제거 하기 위하여 LOW PASS FILTER 목적의 CAPACITOR를 설치하면 모양이 Y 모양이 된다고 하여서 Y-CAP이라 부름.



COMMON MODE NOISE 제거용.

▶ Common Mode Noise 란 진호라인과 접지 사이에 노이즈 원이 존재하고 2개의 신호가 라인에 전달되는 노이즈.

▶ Normal Mode Noise 가 변압기를 통해 2차측으로 넘어가면 Common Mode Noise 가 됨.



고주파 Noise를 감쇠.



EMS용으로 Noise가 들어오는 것을 막아줌.



Y-CAP 이 없다면 EMS에서 낙뢰/정전기/EFT 등 모두 문제가 생김.

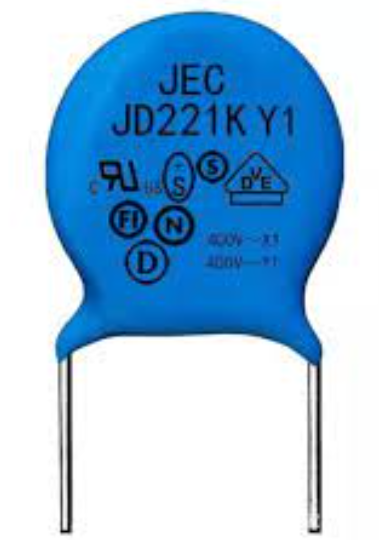

재질은 Disk Type Ceramic Capacitor 절연의 종류에 따라 Y1급, Y2급을 사용.



형태는 아래 사진과 비슷함.
